製品情報
350GHK
製品一覧はこちら
特徴
- 基板上に配置しても場所をとらない全長22mm
- DC400Vにも対応。
定格
- 定格電圧・遮断容量
- AC380V-10kA
DC400V-10kA(L/R2ms) - 最小遮断電流
- AC380V / DC400V-定格電流の8倍
- 最大アーク電圧
- 700V
- 製品カタログの「安全にお使い頂くために」 をご参照の上ご使用ください。
- 本ヒューズは、定格電流の50%以下でご使用ください。
- ヒューズが定格電流の8倍以下の電流で遮断の可能性がある場合は、再点弧の可能性があります。他の保護機器と併用してください。
- 電力損失、温度特性は、基板FR-4(片面基板)、銅箔厚35μm、銅箔幅は定格電流に対し2A/mm(100A 定格品の場合、50mm 幅)の条件によるものです。
350GHK

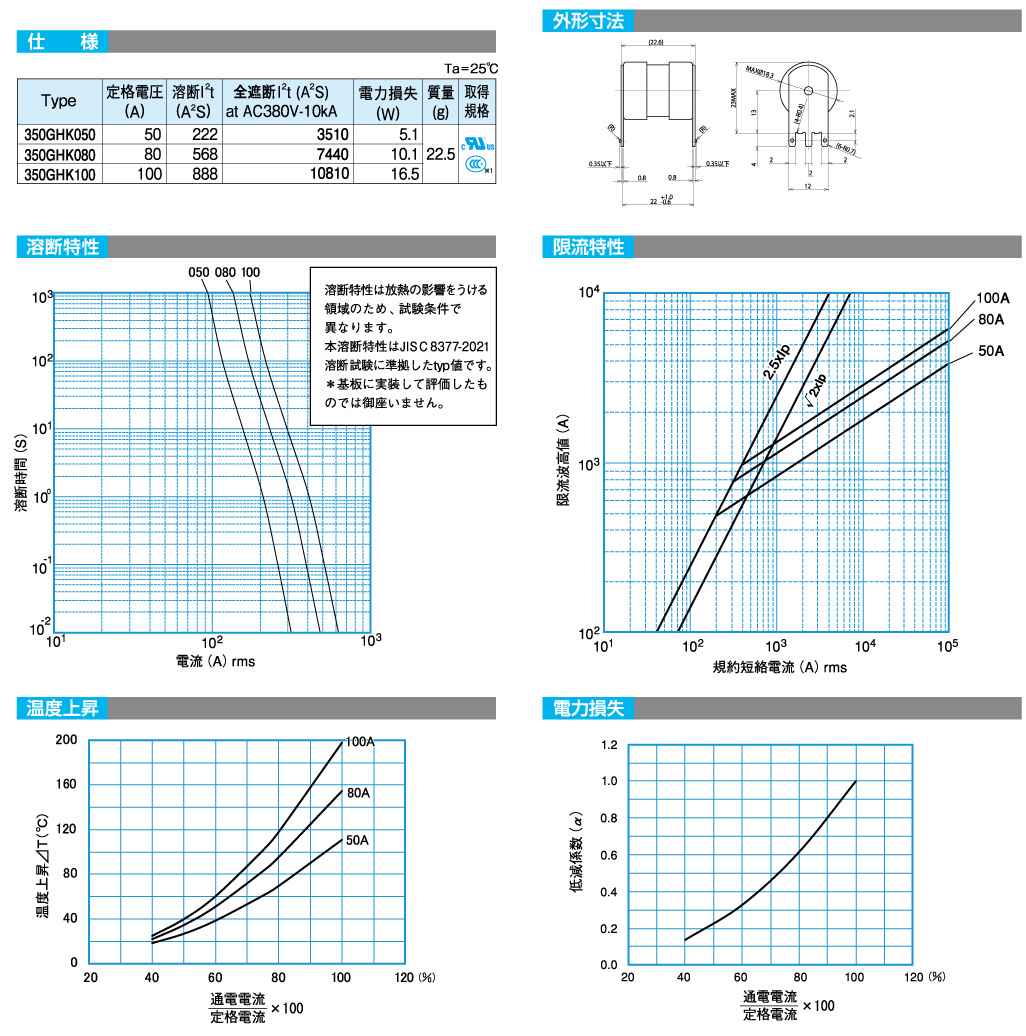

PDFをダウンロードする UL規格認定定格
- 定格電圧・遮断容量
- 標準定格と共通
CCC規格認定定格
- 定格電圧・遮断容量
- CCC規格取得品において規格を適用する場合は下記定格にてご使用ください。
AC350V-50kA DC250V(L/R10ms)-50kA
定格電圧
380Ⅴ
定格電流
50～100A
筒サイズ
φ17×22
取り付けタイプ
基板半田付け
RoHS指令
対応
取得規格
仕様

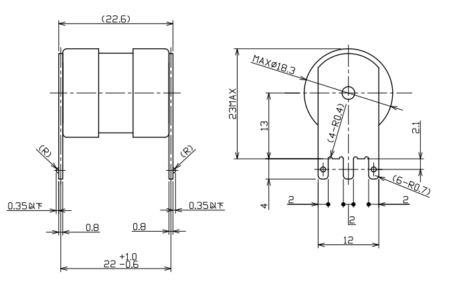

外形寸法

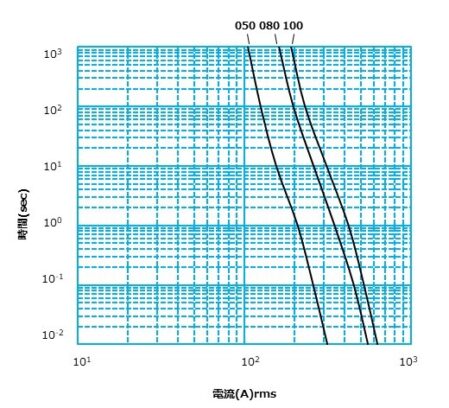

溶断特性

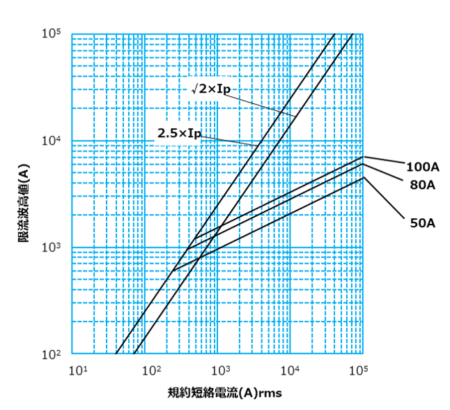

限流特性

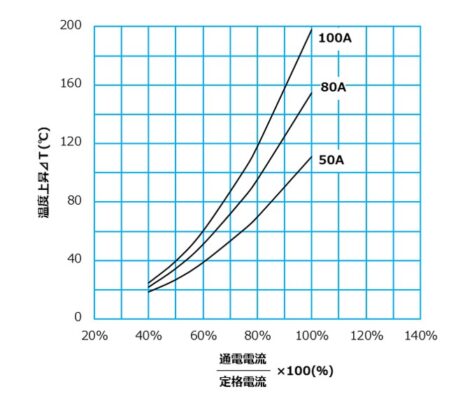

温度上昇

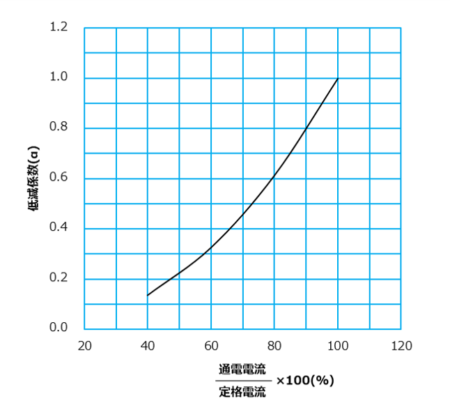

電力損失
