製品情報
600KFK
製品一覧はこちら
特徴
- 基板実装型ヒューズなので、省力化・省スペース化に有効
- 10φサイズで小型
- 速断性能は失われず、突入に強い
- 蓄電器付パワーコンディショナなどに最適
定格
- 定格電圧・遮断容量
- AC600V DC500V
AC600V-10kA
DC500V-10kA(L/R=1ms) - 最小遮断電流
- AC600V,DC500V(L/R=2ms) - 定格電流の6倍
AC400V,DC400V(L/R=2ms),DC450V(L/R=0.5ms) - 定格電流の2倍
- 製品カタログの「安全にお使いいただくために」「PROTECT FUSEご利用ガイド」をご参照のうえ、ご使用ください。
- ヒューズが定格電流の4倍以下の電流で遮断の可能性がある場合は、再点弧の可能性があります。他の保護機器と併用してください。
- 本ヒューズは、定格電流の50%以下でご使用ください。
- 電力損失、温度特性は、基板FR-4(片面基板)、銅箔厚35μm、銅箔幅は定格電流に対し2A/mm(30A 定格品の場合、15mm 幅)の条件によるものです。
PDFをダウンロードする 定格電圧
600V
定格電流
30、50A
筒サイズ
φ10×38
取り付けタイプ
基板半田付け
RoHS指令
対応
取得規格

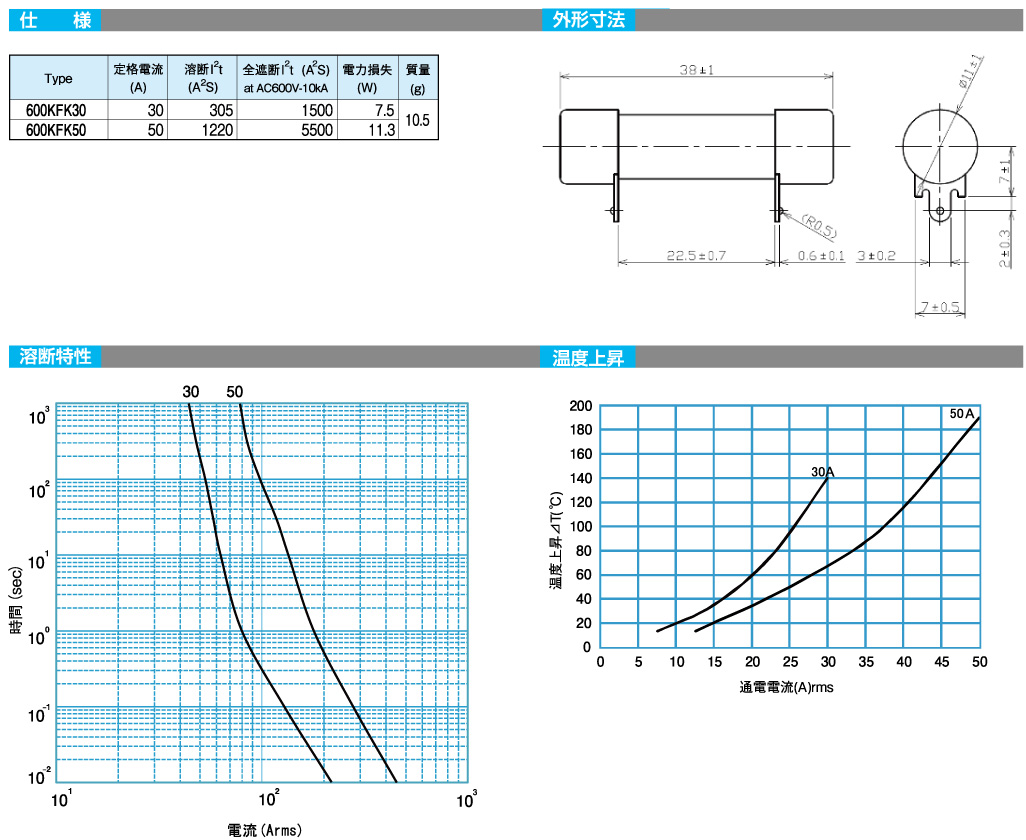

仕様
外形寸法

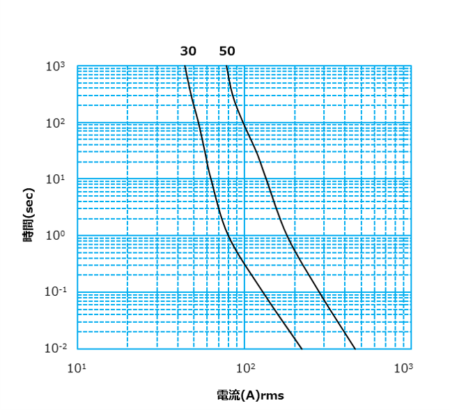

溶断特性

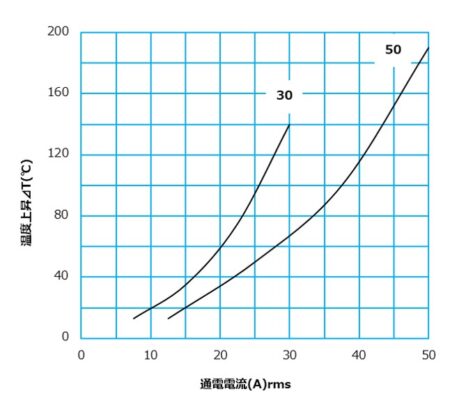

温度上昇
